제조공정
전착도장 표준 공정

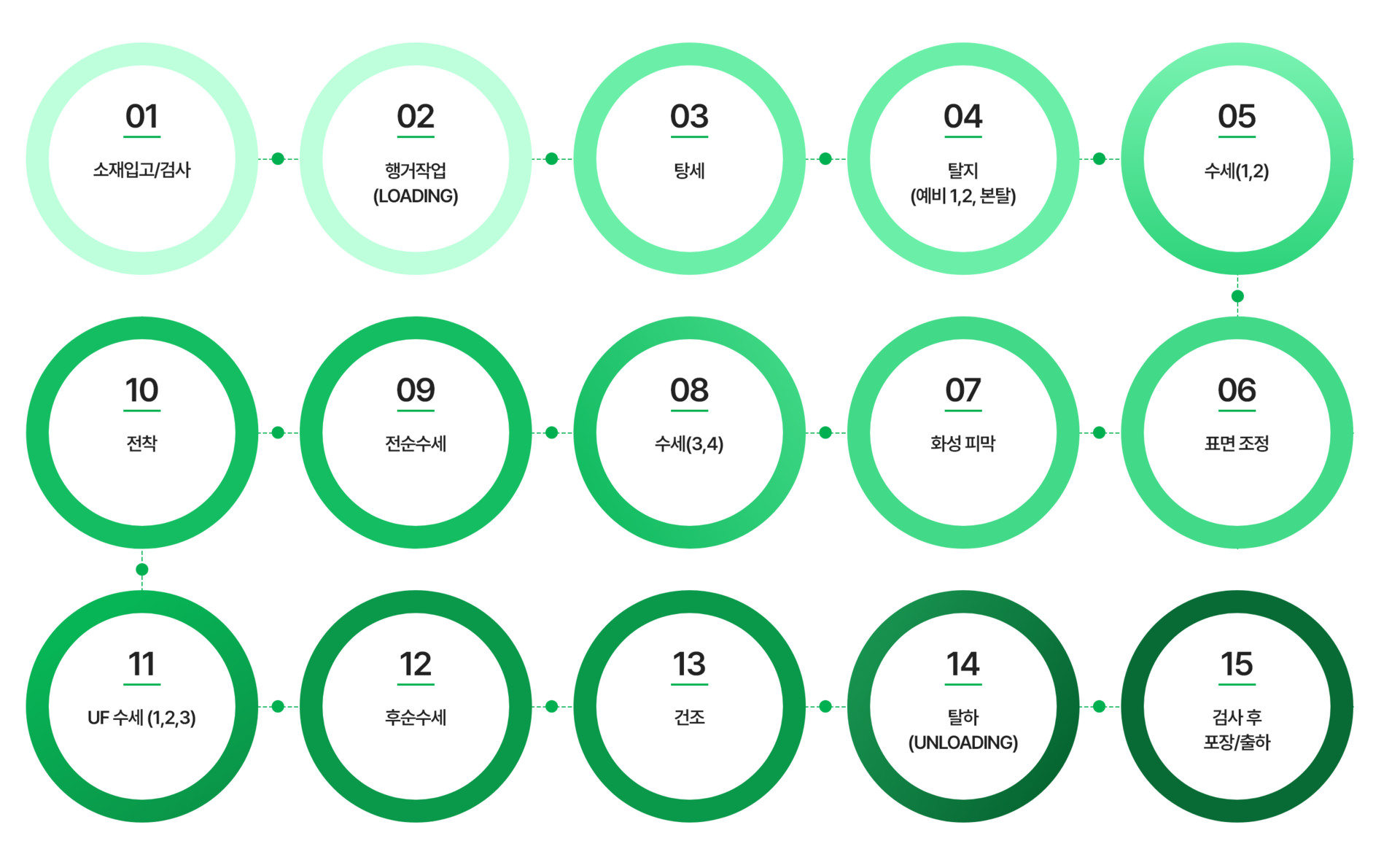

전착도장 표준 Flow
전수검사 및 로딩
입고 품목을 검사하여 불량제품이 작업공정에 투입되지 않도록 전수 선별하여 공정에 투입한 후
소재 내외부에 묻은 각종 이물질/유분을 완전히 제거함.
1. 소재입고/검사
피도물 입고 외관 상태검사

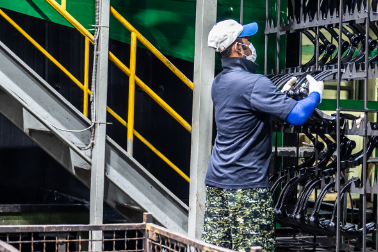

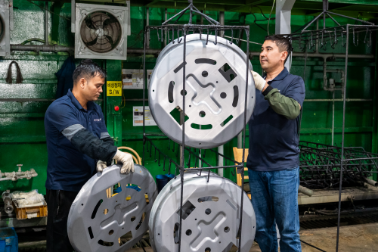

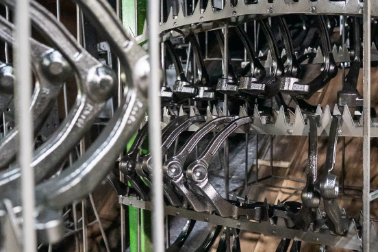

2. 행거작업(LOADING)
행거에 피도물 로딩

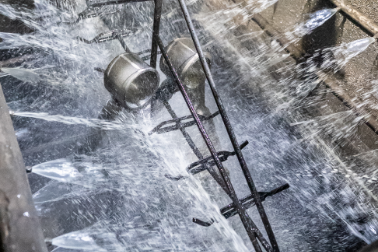

3. 탕세
고온 압수 세정
4. 탈지(예비 1,2,본탈)
피도물에 묻은 오일, 먼지등을 알칼리
탈지제로 세척
수세 및 전착
소재 표면에 불순물 및 화성피막액 (7)성분을 완전히 제거하여 수용성 도료에 피도물(양극 or 음극)을 침적시키고,
피도물과 대극사이에 직류전류를 흘러 외관에 도료를 착상시킴.

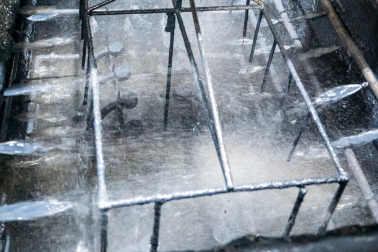

5. 수세(1,2)
피도물에 묻어있는 탈지액 제거
6. 표면 조정
균일하고 미세한 화성피막 표면
결정을 도움
7. 화성 피막
피도물 표면에 인산염 피박을 입혀
방식성 및 밀착성 향상

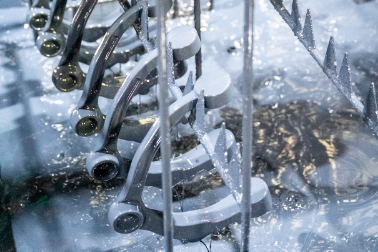

8. 수세(3,4)
화성피막 공정의 약산성 성분 및
슬러지, 이물질 등 세척
9. 전순수세
순수로 피도물에 묻어 있는 잡이온
제거 공정

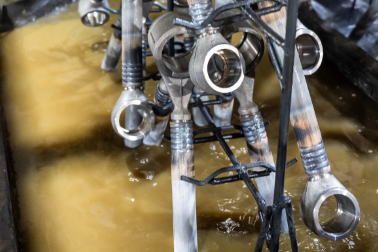

10. 전착
피도물에 전기적으로 도막을 석출시키는 공정, 은폐성 및 방청 저항성 부여
11. UF 수세(1,2,3)
피도물 표면에 묻어 있는 여분의
전착도료 제거
12. 후순수세
피도물 표면에 여분의 도료를 순수로
세척
건조부터 검사 포장/출하까지
공정을 통하여 불량이 있는 완전히 도장 완료된 제품에 대하여
검사필증(순정부품 상표)을 부착하고 포장공정에 투입.
13. 건조
도막을 건조 소결하여 도막의 물성을
부여하는 공정

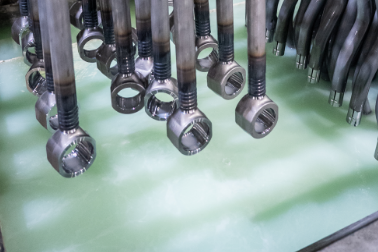

14. 탈하 (UNLOADING)
건조, 냉각 완료된 제품을 탈하하여
규정 장소에 보관

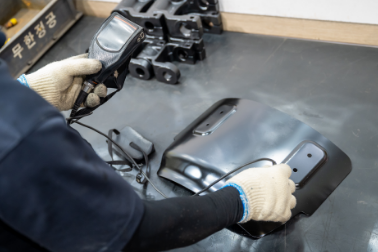

15. 검사
외관, 도막두께, 밀착성 등 검사 실시
16. 포장/출하
LOT 및 포장 상태 관리
